40TR-16F
Add to inquiry box
Production information
Features
- Compact and Attractive Appearance
- High Sound Pressure Level and Sensitivity
- Low Power Consumption
- Fast Delivery
Applications
- Energy Saving System
- Remote Controllers
- Intrusion Alarms
- Object Detectors
Specification
| 40T-16F | Transmitter |
| 40R-16F | Receiver |
| Center Frequency | 40.0±1.0KHz |
| Transmitting Sound Pressure Level at 40.0KHz; 0dB re 0.0002µbar per 10Vrms at 30cm |
119dB min. |
| Receiving Sensitivity at 40.KHz 0dB=1 volt／µbar |
-65dB min. |
| Bandwidth（-6dB） | 4.0KHz （Tx）, 3.5KHz（Rx） |
| Max.Driving Voltage（cont.） | 30Vrms |
| Beam Angle（-6dB） | 55° |
| Housing／Mesh Type | Aluminium／Flower |
| Operation Temperature | -30 to 70° C |
| Storage Temperature | -40 to 80° C |

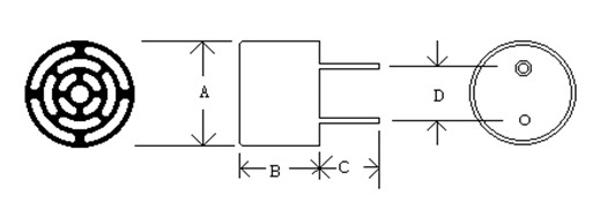

Outline Dimension
A=16.1±0.3
B=12.0±0.4
C=9.5±1.0
D=10.0±0.5
E=1.0±0.1
（UNIT： mm）
B=12.0±0.4
C=9.5±1.0
D=10.0±0.5
E=1.0±0.1
（UNIT： mm）

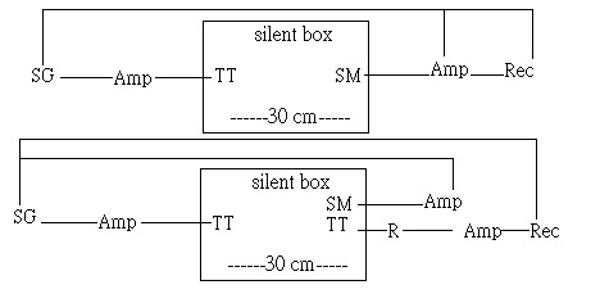

Test circuit
SM： std. microphone
TT： test transducer
Rec： recorder
SS： std. speaker
Amp： amplifier
SG： signal generator
R： resistance（3.9KΩ）
TT： test transducer
Rec： recorder
SS： std. speaker
Amp： amplifier
SG： signal generator
R： resistance（3.9KΩ）
